地腳螺栓設計的規定

返回列表 來源：發布日期： 2020.06.30

第一章總則

第二章一般規定

第三章地腳螺栓尺寸的確定

第四章地腳螺栓的選用

第五章設計分工

第一章總則

第1.0.1條本規定適用于靜止石油化工工藝設備地腳螺栓設計

。第1.0.2條機、泵等定型設備的地腳螺栓一般為隨機附件

，若需要配備時也可參照本規定選用

。

第1.0.3條塔、容器

、換熱器等非定型設備可參照本規定配備地腳螺栓。

第二章一般規定

第2.0.1條地腳螺栓埋入混凝土基礎內一般用兩種方法

，即預埋和預留孔二次灌漿埋入法

。第2.0.2條地腳螺栓直接埋入基礎內的方法適用于塔類、較高的容器

、球罐和振動較大的機械設備

。第2.0.3條直接埋入地腳螺栓時，地腳螺栓中心線距基礎邊的尺寸ａ≥100mm

，見圖 2.0.8

。當不能滿足時必須提請土建專業對基礎配筋加固。

圖2.0.3 地腳螺栓直接埋入基礎圖

第2.0.4條預留地腳螺栓孔，放入地腳螺栓后灌漿固定

。此法適用于臥式容器

、換熱器、小型的立式容器等靜置設備及振動較小的機

、泵類。其特點是便于地腳螺栓定位尺寸的調整而不需要定位模板

。

第2.0.5條預留孔的尺寸必須滿足土建施工及設備安裝的要球。參見圖2.0.5 。

預留孔的尺寸A ×A最小為 100×100 （mm）

。螺栓鉤距孔壁尺寸ｅ≥ 20mm

，孔壁距基礎邊的尺寸b ≥100mm，當 b不能滿足100mm 時

，可采用預埋方式或請土建專業對基礎配筋加固

。螺栓鉤距孔底尺寸B取 80mm

。

孔深（c ）＝地腳螺栓埋入深度（L2） +B mm

圖2.0.5 預留孔尺寸

第2.0.6條對于安裝在混凝土梁上的設備

，其地腳螺栓一般采用預埋方式

。如設備基礎有特殊要求，也可由土建專業在混凝土梁上預埋套管

，以便穿入地腳螺栓

。套管尺寸應使地腳螺栓與套管之間凈空至少為10mm ，以便設備安裝時調整螺栓位置和灌沙

、夯實

。見圖2.0.6

。此方式螺栓較長、緩沖性能好

、又可更換螺栓

，但穩定性較差。

圖2.0.6 地腳螺栓穿套管安裝圖

第2.0.7條對于安裝在鋼梁上的設備

，其基礎螺栓

、螺母、墊片的規格和尺寸應由安裝專業選定

。安裝在鋼梁上的設備

，其地腳螺栓應貫穿型鋼上下緣。當鋼梁較大

，設備較小時

，也可只固定在型鋼上緣上。見圖2.0.7

。

圖2.0.7 鋼粱上地腳螺栓安裝圖

第2.0.8條對于振動

、沖擊較大的大型壓縮機等，設備制造廠一般提供建議的基礎圖形及地腳螺栓的安裝要求

。應與土建專業協商地腳螺栓的埋入方法

。

第三章地腳螺栓尺寸的確定

第3.0.1條地腳螺栓的直徑由設備專業確定。

第3.0.2條地腳螺栓長度的確定地腳螺栓長度等于地腳螺栓外露長度加埋入深度之和

。

一

、地腳螺栓的外露長度，見圖3.0.2-1

L ₁ =l ₁ ＋l ₂ ＋l ₃ ＋l ₄ （mm ）

其中：

L₁ ——地腳螺栓外露長度：

l₁ ——設備底座或支座

、支腿底板厚度

，

l₂ ——墊圈厚度；

l₃ ——螺母厚度（振動設備

、塔類

、大型設備及換熱器活動端使用雙螺母），

l₄ ——高出螺母面的長度

，一般為2t ～ 3t

。

t為螺距，按表 3.0.2-1選用

螺絲規格	10	12	16	20	24	30	36	42	48
螺距 t	1.5	1.75	2	2.5	3	3.5	4	4.5	5

圖3.0.2-1 地腳螺栓外露長度

二

、地腳螺栓的埋入深度

，見圖3.0.2-2

L₂ =l₅ ＋l₆ （mm ）

其中：L ₂ ——地腳螺栓埋入深度，

l ₅ ——埋入混凝土基礎中的長度

，由設備專業提出

，土建專業核定，一般可參照表3.0.2-2 選用；

l ₆ ——基礎灌漿層厚度

，取50mm

。

	螺栓規 格	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
埋入	不產生拉力的設備、臥式容器	90	120	150	180	240	300	360	450
深度	產生拉力的臥式換熱器和立式容器		200	240	320	400	480	600	900	1050	1200
l₅	高聳的塔、容器和振動較大設備			300	400	500	600	750	1080	1260	1440

圖3.0.2-2 地腳螺栓預埋深度

三

、地腳螺栓長度

L＝ L ₁ ＋L ₂ （mm ）

其中：

L－－地腳螺栓長度；

L ₁ －－地腳螺栓外露長度

；

L ₂ －－地腳螺栓埋入深度

。

第四章地腳螺拴的選用

第4.0.1條本規定，當采用預留孔埋入地腳螺栓時

，應首先按國家標準GB799 －88 選用地腳螺栓

。規格及尺寸見圖 4.0.1 和表4.0.1 。當設備對地腳螺栓機械性能及型式有特殊要求時

，應由設備專業選材

。

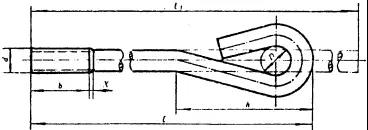

圖4.0.1 地腳螺栓外形圖

地腳螺栓尺寸表4.0.1 （ mm ）

螺紋規格 d				M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
b		max		27	31	36	40	50	58	68	80	94	106	118
		min		24	28	32	36	44	52	60	72	84	96	108
D				10	10	15	20	20	30	30	45	60	60	70
h				41	46	65	82	93	127	139	192	244	261	302
L₁				L+37	L+37	L+53	L+72	L+72	L+110	L+110	L+165	L+217	L+217	L+255
X max				2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10	11.3	12.5
L
公稱	min		max
80	72		88
120	112		128
160	152		168
220	212		228				商
300	292		308					品
400	392		408						規
500	488		512							格
600	588		612								范
800	788		812									圍
1000	988		1012
1250	1238		1262
1500	1488		1512

國標規定的機械性能等級當d ≤39 時為 3.6 級（相當于A3 ），當 d ＞ 39 時應由材料專業或設備專業確定

。

標記示例：

螺紋規格d=M20

，公稱度L ＝ 400mm ，性能等級為 3.6 級

，不經表面處理的地腳螺栓的標記：

螺栓GB799 M20 ×400

第4.0.2條與地腳螺栓相配的螺母按國家標準 GB41 － 86選用

，見圖 4.0.2 和表 4.0.2

圖4.0.2 六角螺母外形圖

六角螺母尺寸表4.0.2 （ mm ）

螺紋規格 D		M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
d_w min		8.7	11.5	14.5	16.5	22	27.7	33.2	42.7	51.1	60.6	69.4
e min		10.89	14.20	17.59	19.85	26.17	32.95	39.55	50.85	60.79	72.02	82.6
m	max	6.1	7.9	9.5	12.2	15.9	18.7	22.3	26.4	31.5	34.9	38.9
	min	4.9	6.4	8	10.4	14.1	16.6	20.2	24.3	29.4	32.4	36.4
m′	min	3.9	5.1	6.4	8.3	11.3	13.3	16.2	19.5	23.5	25.9	29.1
s	max	10	13	16	18	21	30	36	46	55	65	75
	min	9.64	12.57	15.57	17.57	23.16	29.16	35	45	53.8	63.8	73.1

國標規定的機械性能等級當D ≤ 39 時為 4 、 5

、級（相當于 A3 ）；當 D ＞ 39 時應由材料專業或設備專業確定

。

標記示例：

螺紋規格D ＝ M12

、性能等級為 5 級，不經表面處理

、 C 級的Ⅰ型六角螺母的標記示例：

螺母 GB41 － 86 － M12

第4.0.3條平墊圈按國家標準 GB95 － 85 選用

，見圖 4.0.3 和表 4.0.3 。

圖4.0.3 平墊圈外形尺寸

平墊圈尺寸表 4.0.3 （ mm ）

公稱尺寸	內 徑 d₁		外徑 d₂		厚度 h
(螺紋規格d)	公稱	max	公稱	min	公稱	max	min
5	5.5	5.8	10	9.1	1	1.2	0.8
6	6.6	6.96	12	10.9	1.6	1.9	1.3
8	9	9.36	16	14.9	1.6	1.9	1.3
10	11	11.13	20	18.7	2	2.3	1.7
12	13.5	13.93	24	22.7	2.5	2.8	2.2
14	15.5	15.93	28	26.7	2.5	2.8	2.2
16	17.5	17.93	30	28.7	3	3.6	2.4
20	22	22.52	37	35.4	3	3.6	2.4
24	26	26.52	44	42.4	4	4.6	3.4
30	33	33.62	56	54.1	4	4.6	3.4
36	39	40	66	64.1	5	6	4

國標規定的機械性能等級為 100HV

。

標記示例：

標準系列

、公稱尺寸 d=10mm 、性能等級為 100HV 級（相當于 A3 ）

、不經表面處理的平墊圈的標記示例：

墊圈 GB95 － 85 － 10 － 100HV

第4.0.4條對于振動較大的設備

，其制造廠一般隨機附帶減振墊，當設備不帶減振墊時

，可選用彈簧墊圈

， GB － 93 － 87 《標準型彈簧墊圈》

圖4.0.4 標準型彈簧墊圈外形尺寸

GB-93-87 標準型彈簧墊圈尺寸表表 4.0.4 （ mm ）

規 格	d		S (b)			H		m
(螺紋大徑)	min	max	公稱	min	max	min	max
2	2.1	2.35	0.5	0.12	0.58	4	1.25	0.25
2.5	2.6	2.85	0.65	0.57	0.73	1.3	1.63	0.33
3	3.1	3.4	0.8	0.7	0.9	1.6	2	0.4
4	4.1	4.4	1.1	1	1.2	2.2	2.75	0.55
5	5.1	5.4	1.3	1.2	1.4	2.6	3.25	0.65
6	6.1	6.68	1.6	1.5	1.7	3.2	4	0.8
8	8.1	8.68	2.1	2	2.2	4.2	5.25	1.05
10	10.2	10.9	2.6	2.45	2.75	5.2	6.5	1.3
12	12.2	12.9	3.1	2.95	3.25	6.2	7.75	1.55
(14)	14.2	14.9	3.6	3.4	3.8	7.2	9	1.8
16	16.2	16.9	4.1	3.9	4.3	8.2	10.25	2.05
(18)	18.2	19.04	4.5	4.3	4.7	9	11.25	2.25
20	20.2	21.04	5	4.8	5.2	10	2.5	2.5
(22)	22.5	23.34	5.5	5.3	5.7	11	13.75	2.75
24	24.5	25.5	6	5.8	6.2	12	15	3
(27)	27.5	28.5	6.8	6.5	7.1	13.6	17	3.4
30	30.5	31.5	7.5	7.2	7.8	15	18.75	3.75
(33)	33.5	34.7	8.5	8.2	8.8	17	21.25	4.25
36	36.5	37.7	9	8.7	9.3	18	22.5	4.5
(39)	39.5	40.7	10	9.7	10.3	20	25	5
42	42.5	43.7	10.5	10.2	10.8	21	26.25	5.25
(45)	45.5	46.7	11	10.7	11.3	22	27.5	5.5
48	48.5	49.7	12	11.7	12.3	24	30	6
